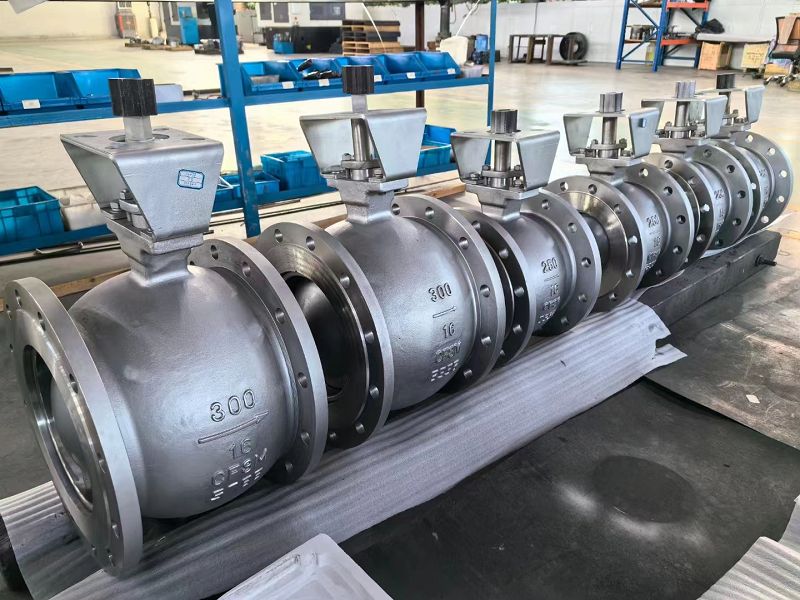

Segmendi ääriku kuulventiil

Seda tuntakse ka kui segmenteeritud või v-segmendi klapina, see on mõeldud täpseks voolu juhtimiseks ja drosselmiseks ., millel on ainulaadselt segmenteeritud pall, see ventiil pakub optimaalset lahendust rakenduste jaoks, mis nõuavad voolukiiruste täpset modulatsiooni ., mida tavaliselt kasutatakse tööstuses, nagu näiteks paberimass ja paberi töötlemine, ja visakad, ja HAVETSETSIOONID, ja HAVETSIOONID VASTUMISED, ja HACSOOC-id. vedelikud ja muud väljakutsuvad meediumid .

Küsi pakkumist

Kirjeldus

Sissejuhatus

Segmentide ääriku kuulventiil on spetsiaalne kuulventiil, millel on "V-kujuline" avakuuli struktuur . Selle peamine kujunduse eesmärk on hea tihendamise jõudlus, kui neil on reguleeriv funktsioon .. Papermagamine, elektrienergia ja metallurgia . Selle põhikomponent on osalise sfäärilise avaga pall (tavaliselt V-kujuline lõik) . See struktuur suudab voolu järk-järgult reguleerida avamisprotsessi ajal ja sellel on lineaarsed või võrdsed protsendilised vooluhulgad. ja see võib-olla töösuhete jaoks sobivateks osakesteks. väiksema avanurga juures .

Põhieelised

Segmenteeritud kuuli struktuur parandab voolu reguleerimise lineaarset reageerimise täpsust
Segmendi ääriku kuuulventiili põhieelis on ainulaadses kuulistruktuuri disainis . Pall ei ole traditsiooniline täielik sfäär, vaid on täpselt lõigatud, et moodustada "V-kujuline" või "segmenteeritud" avanemise teatud nurga ja kumerusega . See struktuur võib moodustada {flueeritav voolukanalik {flution} flution {flution} alguses 3,-leivust. Compared with the "on/off" structure of ordinary ball valves, the segmented ball has a higher adjustable ratio, usually up to 200:1 to 300:1, which is much higher than the regulation capacity of gate valves or butterfly valves. The higher the regulation ratio, the more stable control of small flows can be achieved at low openings, which is suitable for industrial processes that require continuous regulation or precise metering, such as pulp Transport, suure viskoossusega vaigu segamine, veepuhastuse annustamine ja muud töötingimused .

Äärikuühendus parandab süsteemi tihendamise jõudlust ja seadmete kohanemisvõimet
Segmentide ääriku kuulventiil võtab tavaliselt kasutusele standardsed ääriku liidesed, näiteks ANSI klassi 150, 300 või DIN PN10 ~ 40. võrreldes kinnitus- või keermestamismeetodiga. Sellel ühendusvormil on suurem paigaldusstabiilsus ja tugevam rõhutagastus . {.} äärikühendus võib saavutada purvete avanemise ja sisenemisvõimalus, mis aidake tekkeks ja siseneda. Kõikumised ja vältige lahtiste ühendustest põhjustatud lekke riski . See struktuur võimaldab valida laiemat tihendi ulatust (näiteks PTFE, grafiidimähised, metallist komposiittiihised jne .) ja pitserile saab kohandada normaalsete rõhkude kohaselt {8}. Samuti on lihtne installida ja lahti võtta ..

Materjali konstruktsioon on kooskõlas keerukate meediumite ja äärmuslike töötingimustega
Segmendi ääriku kuuliklapi klapi korpus on tavaliselt korrosioonikindlatest materjalidest, näiteks roostevabast terasest (näiteks SS316), PTFE-ga vooderdatud dupleksiterasest või süsinikterasest ning pall on enamasti valmistatud pinnaga kardeeritud roostevabast terasest või relvastatud karbiidkattest, et parandada selle kulumistanust ja see on sobivat temperatuurit, mis on sobiv ja see on sobivat. -29 kraad +250 kraadi ja disainirõhk võib katta 16 baari kuni 40 baari või veelgi kõrgemale (sõltuvalt konkreetsest mudelist) .. Seda saab kohandada gaasi, vedela, vedelaga, kõrge visikesega ja isegi mõne slurry söötme jaoks, mis on eriti sobivad sellisteks keskkondadeks, näiteks kuumadeks ja kuumadeks {{SEMPAREERIDELE, KEEMETE, KEEMETED, KEEMETED, KÕRGEVADE, KÕRGEVEEMAD Näide, keemiatööstuses suudab segmentide ääriku kuuliklapp taluda happe-aluse vahelduva loputamise, kloori sisaldava söötme või muude oksüdeerivate ainete söövitavat keskkonda pikka aega, vähendades tõhusalt süsteemilekke või seadmete rikke riski, mis on põhjustatud korrosioonist.

Tugev tähtaega ühilduvus
Segmendi ääriku kuulventiil on loodud käsitsi, elektri- ja pneumaatiliste ajamite kasutamiseks ning see on tavaliselt varustatud ISO 5211 universaalse ajami paigaldusplatvormiga, mis võimaldab kasutajatel kiiresti valida erinevad juhtimisrežiimid . automatiseeritud tehase keskkonnas, klapi saab varustada intelligentse positsioneeri ja ümberehitusega, mis on vajalik, et tagasisidet teha, mis on vajalik, kui see on vajalik funktsioonidega, mis on vajalik, kui see on vajalik. Alarm . See sobib protsessi täpseks juhtimiseks alalisvoolu või PLC -süsteemi . juhtimisel, eriti olukordades, kus tootmissüsteemil on kõrged nõuded protsessiparameetri juhtimisel (näiteks temperatuur, voog, rõhk jne .), lineaarse reguleerimise karakteristikud, parandavad ja parandavad segmendi voolavuse parandamist ja parandavad segmendi voolavuse parandamist ja parandavad segmendi vooluhulka. tõhusus .
